高清双鉴视频车位引导采用两种模式完成车位探测引导和反向寻车。其中内置的超声波模式，自动检测车位的使用状况，并直接完成车位灯的实时刷新；内置的高清摄像模式，利用图像识别来实现寻车功能。这种方案中，光线或行人走动遮挡均不影响检测性能，对照明没要求，车位设备采用网络总线结构，大大降低了设备和施工成本。一个车位配置一个一个车位灯，指示明确，直观。

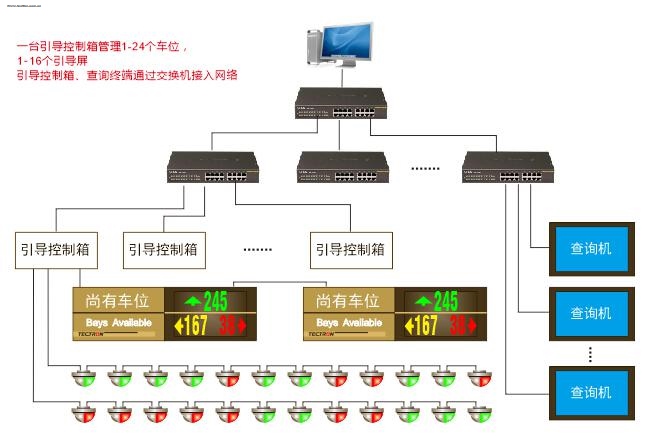

系统采用以太网架构，前端高清双鉴探测器采用超声波+视频检测模式，通过手拉手链接方式接入引导控制箱，超声波检查车位状态，本地控制车位灯的变化并通过网络通讯，将车位当前状态上传至引导控制器，由引导控制器刷新车位引导屏信息。高清摄像机将视频上传至引导控制箱，抓拍识别车辆照片，通过以太网上传到管理电脑或服务器，每台引导控制器可管理1-32个车位，1-16个引导屏，查询机通过网络交换机接入网络，网络交换机根据项目实际情况合理配置。
系统可拓展车位录像监控功能，需增配监控录像设备。
系统设备组成根据车库车位及流向平面图配置，基本原则为：
入口引导屏：每个入口一台，显示停车场总的剩余车位
高清双鉴车位探测器：每车位一个
车位引导屏：每个交叉路口一台（LED屏或液晶屏）或每方向一台（LED屏）
引导控制箱：每1~32个车位一台，需根据实际车位分布情况酌情增加
车辆查询终端：各收费点、电梯口、人行通道口或主要路口
管理电脑：1台
系统服务器：1台
系统管理软件：1套
网络交换机等辅助设备若干。
3、系统方案说明
系统功能：车主根据引导屏和车位灯引导车辆顺利找到停车位；在离场时在寻车终端上输入车牌号码能方便的找到车辆停放位置。
在停车场的每个入口设立总车位引导屏，分层显示每层的剩余车位数，车主在进入时即可明确知道每层的空车位数量，以便决定在哪一层停放。入口车位屏采用户外高亮度绿色LED显示，在阳光下可清晰辨认。显示屏通过网络总线就近接入高清双鉴探测器。
在每个分叉路口配置车位引导屏，根据车流方向配置2或3方向的引导屏。引导屏有两种实现方式，一种是LED屏，如图所示，也可以采用液晶屏，一个液晶屏可以显示1-3个方向，根据方向自行设定。
分向引导屏显示行驶方向和该方向可到达的剩余车位信息。
在每个车位安装高清双鉴车位检测器（专利产品），根据车位的使用情况显示红灯（占用）或绿灯（空闲），方便车主选择停车。
在收费点、电梯口和人行通道口配置触摸屏查询终端，车主在离开停车场的时候，若是不记得自己的车停在哪里，可以在触摸屏上输入车牌号码，即可查找车辆停放位置，并自动生成取车路径。
4、设备介绍

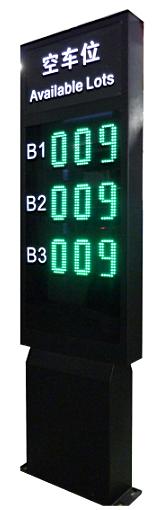

1、入口车位显示屏
采用户外高亮度绿色LED点阵模块，分层显示停车场剩余车位。
箱体尺寸：1700*480*150
字符尺寸：150*75
综合功耗：30W
电源：AC220V
通讯接口:RS485

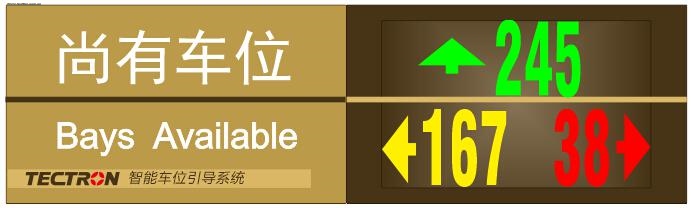

2、液晶车位引导显示屏
采用大屏幕液晶显示屏显示停车场内部各方向剩余车位，每个交叉路口无论是几个方向只需一个液晶屏。
箱体尺寸：1200*350*80
显示方向：1-3
字符尺寸：130*50
综合功耗：60W
电源：AC220V
通讯接口：RS485

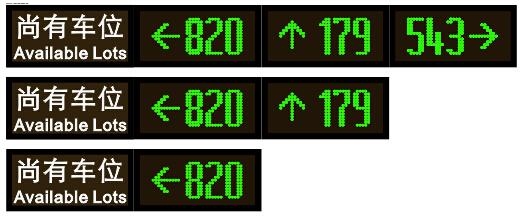

3、LED车位引导显示屏
采用32*16绿色点阵模块显示停车场内部各方向剩余车位，每个方向一个，配合空车位灯箱。
箱体尺寸：450*220*80
显示方向：1-3
字符尺寸：140*60
综合功耗：
电源：AC220V
通讯接口：RS485
工程安装：（尺寸只做参考）

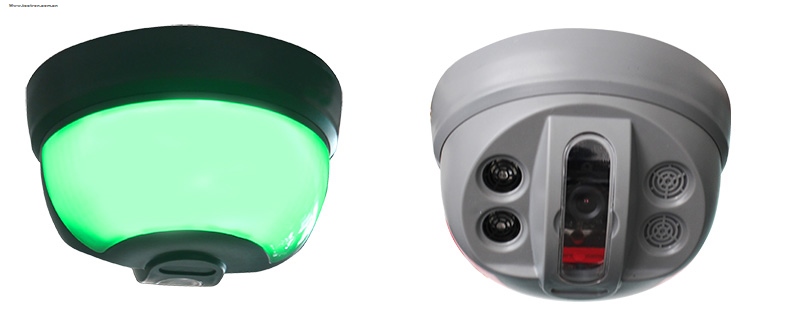

4、高清双鉴车位检测器（专利产品）
内置车位状态指示灯，采用超声和高清视频两种检测方式，超声检测车位占用情况，摄像机抓拍车辆照片，进行引导辅助识别，并确定车辆位置。
外观尺寸：130*90*50mm
超声感测范围： 0.5-3.5M
视频摄像机：130万高清
综合功耗：1W
电源：DC12-24V
通讯接口：TCP/IP

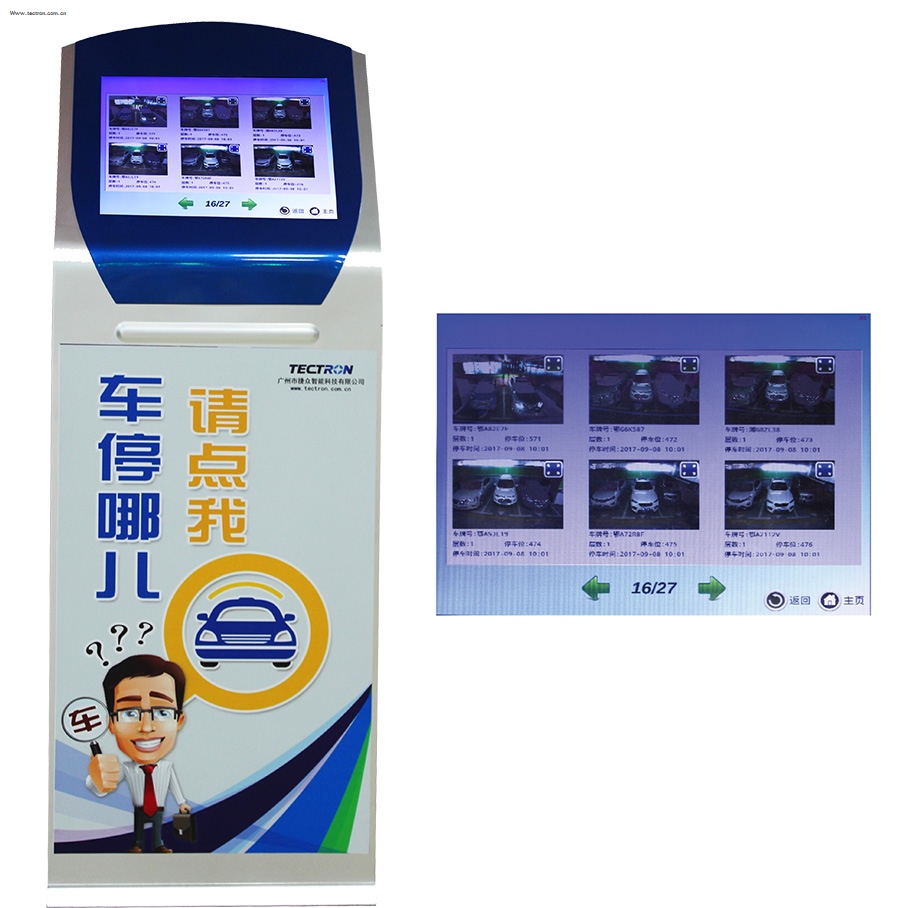

5、车辆查询终端
采用19寸触摸液晶显示屏，超薄设计，壁挂安装，节省空间，直接输入车牌号码即可查询车辆位置和取车路径，同时提供模糊查询、无车牌查询等功能。
箱体尺寸：500*339*1476mm
触摸液晶屏：19英寸电容屏
综合功耗：60W
电源：AC220V
通讯接口：TCP/IP
6、引导控制箱
包括图像处理器、引导屏控制、通讯控制、电源、机箱等，图像处理器采用高速图像处理专用芯片，循环处理1-32路车位图像，采集抓拍车辆照片，并辅助识别车位信息，是整体系统的核心控制设备。可拓展监控录像设备，进行车位视频监控。
箱体尺寸：250*250*40mm
综合功耗：5W
电源：AC220V IN DC24V OUT（高清双鉴探测器供电）
通讯接口：双路TCP/IP

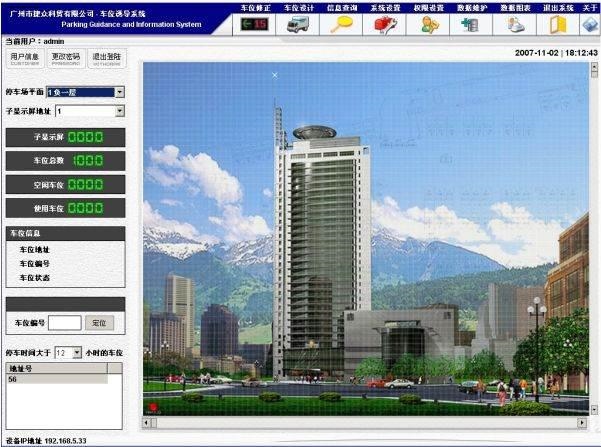

5、管理软件功能
1） 电子地图显示车位状况
2） 停车超时告警和设备故障报警
3） VIP车位管理
4） 事件记录表
5） 历史记录表
6） 行政管理
7）图表方式报告表
8）反向寻车功能，在触摸查询终端输入车牌号码，即可查询车辆停放位置和取车路径。
